دليل لاختيار أفضل نفق للتدوير الحراري لخطك

بالنسبة لخطوط التعبئة والتغليف التي تنتقل من العمليات شبه اليدوية إلى العمليات الآلية، فإن ترقية المعدات تتطلب الدقة. تحدد الآلات المناسبة جودة منتجك النهائي. كما أنه يحدد القدرة الإنتاجية الحقيقية لديك. سوء التحكم في درجة الحرارة يدمر التغليف. تؤدي أنظمة النقل غير المتطابقة إلى تشويه شديد للفيلم. سوف تواجه تلف المنتج والنفايات المفرطة للمواد. لا يعد نظام التدفئة أبدًا أحد الأصول البسيطة للتوصيل والتشغيل. يتطلب الاختيار الصحيح موازنة الديناميكا الحرارية المعقدة. يجب أن تفكر في اختلاف كيمياء الأفلام. تلعب البنية التحتية الفريدة لمنشأتك دورًا هائلاً. غالبًا ما يؤدي الاختيار الأعمى إلى اختناقات متكررة واضطرابات في سير العمل. يكسر هذا الدليل معايير التقييم الفني الأساسية. نحن نستكشف حقائق التنفيذ اليومية لتوجيه قراراتك. سوف تكتشف كيف تتفاعل طرق التسخين المختلفة مع مواد معينة. وأخيرًا، نحن نساعدك بكل ثقة على وضع قائمة مختصرة للمعدات الدقيقة اللازمة لتحقيق أهداف الإنتاج الخاصة بك.

الوجبات السريعة الرئيسية

• يجب أن تتطابق تقنيات التدفئة مع التطبيق: يوفر الحمل الحراري (الهواء الساخن) تنوعًا في استخدامات POF/PVC، ويوفر البخار الدقة للمنحنيات المعقدة، وتتفوق الأشعة تحت الحمراء مع أشرطة العبث ذات اللون الداكن.

• مادة الحزام تملي توافق الفيلم: تتطلب أفلام البولي إيثيلين (PE) أحزمة تفلون أو ألياف زجاجية لمنع الالتصاق، في حين أن الشبكة السلكية القياسية تناسب البولي أوليفين (POF).

• تعد سباكة تدفق الهواء أمرًا بالغ الأهمية: يعتمد التغليف المتقلص الفعال على 'انتفاخ' الفيلم الذي يتم التحكم فيه؛ يؤدي سوء الحير الداخلي إلى ظهور البقع الباردة والتجاعيد.

• الميزانية الواقعية للأتمتة: بينما تتراوح الأنفاق الصناعية للمبتدئين من 10,000 دولار إلى 50,000 دولار، فإن أنظمة الحركة المستمرة التي تتعامل مع أكثر من 100 وحدة في الدقيقة تمثل نفقات رأسمالية مكونة من ستة أرقام.

1. تقييم تقنيات التدفئة: دوران الحرارة مقابل البخار مقابل الإشعاع

إن اختيار وسيلة التسخين الصحيحة يحدد نجاح التعبئة والتغليف الخاصة بك. يجب عليك مطابقة الخصائص الفيزيائية للنفق مع متطلبات منتجك المحدد. عادة ما يختار المصنعون بين الحمل الحراري أو البخار أو الطاقة المشعة. توفر كل طريقة مزايا مميزة وقيود تشغيلية فريدة.

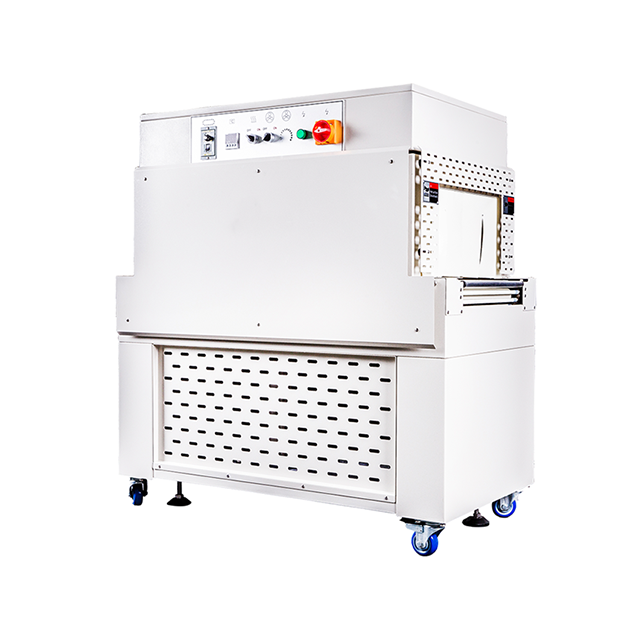

أنفاق الحمل الحراري/الحرارة (الهواء الساخن)

يعتمد على نفق الانكماش الحراري للدوران الحراري الهواء المتحرك. يستخدم النظام مراوح عالية السرعة. حواجز قابلة للتعديل توجه الهواء الساخن المعاد تدويره حول المنتج. وهذا يخلق بيئة تسيطر عليها للغاية. إنها تمثل التكنولوجيا الأكثر شيوعًا الموجودة في المرافق الحديثة.

تتفوق هذه الأنظمة في تغليف العناصر القياسية متعددة العبوات. إنهم يتعاملون مع الأطعمة المجمدة بشكل جيد للغاية. يعمل تدفق الهواء الاتجاهي على حماية المحتويات الحساسة للحرارة من الذوبان المبكر. إنهم يقومون بسهولة بمعالجة عبوات أفلام PVC POF القياسية . نماذج الهواء الساخن متعددة الاستخدامات للغاية. أنها لا تتطلب السباكة منشأة متخصصة. ومع ذلك، فإنهم يواجهون أحيانًا صعوبة في تغليف الحاويات ذات الخطوط المحددة بشكل متساوٍ.

أنفاق الانكماش بالبخار

تعتمد تقنية البخار على الرطوبة ونقل الحرارة المباشر. تقوم الآلة بغمر المنتج في البخار المباشر. وهذا يخلق تأثيرًا موحدًا لنقل الحرارة بزاوية 360 درجة. يحتضن البخار كل محيط بشكل مثالي.

يجب عليك استخدام البخار لتقليص الأكمام لكامل الجسم. يتعامل مع هندسة الزجاجة المعقدة دون عناء. إنه يعمل بأمان حول المنتجات شديدة الاشتعال التي تمتلك نقطة وميض منخفضة. يعتبر البخار مثاليًا لحاويات الضغط العالي. إنه ينتج تسجيل رسومي لا تشوبه شائبة. نادرا ما ترى التجاعيد. ومع ذلك، يتطلب البخار بنية تحتية قوية للمنشأة. أنت بحاجة إلى غلايات تجارية وتصريف مناسب. تصبح إدارة الرطوبة الموضعية ضرورية.

أنفاق الأشعة تحت الحمراء المشعة (IR).

تطبق أنظمة الأشعة تحت الحمراء الحرارة بشكل مختلف. تستخدم الآلة ألواح الكوارتز. تستخدم بعض الطرز عناصر تسخين على طراز كالرود. تبعث هذه المكونات طاقة إشعاعية مكثفة مباشرة على الفيلم. ولا يعتمدون على الهواء المتحرك.

تستهدف تقنية الأشعة تحت الحمراء مناطق محددة. إنه يعمل بشكل أفضل مع عصابات العنق الواضحة للعبث. تمتص المواد ذات الألوان الداكنة طاقة الأشعة تحت الحمراء بسرعة. وهذا يجعل الأشعة تحت الحمراء ذات كفاءة عالية لتطبيقات الأكمام المحددة. غالبًا ما تستخدم المرافق الأشعة تحت الحمراء كمنطقة ما قبل الانكماش. يضعونه مباشرة أمام غرفة الحمل الحراري القياسية.

مخطط مقارنة التكنولوجيا

2. تدفق الهواء ودرجة الحرارة وفيزياء جودة الانكماش

إن فهم الفيزياء وراء الانكماش يمنع الصداع اليومي. يجب أن تنظر إلى ما هو أبعد من أرقام درجة الحرارة البسيطة. يقوم عالي الجودة نفق التغليف المتقلص بإدارة تدفق الهواء ديناميكيًا. يجب على المشغلين موازنة سرعة النقل مع اختراق الحرارة الأساسية.

ظاهرة "البالون".

يتطلب التغليف المتقلص المناسب ديناميكية سائلة محددة. يجب أن يكون الفيلم لفترة وجيزة "بالون" أو "وسادة" خارج المنتج. ينفصل قليلاً قبل أن ينهار بالتساوي. يسمح هذا التوسع للهواء بالهروب بشكل صحيح. ثم ينكمش الفيلم بإحكام دون أن يتجعد.

تستخدم الأنظمة المتقدمة سباكة داخلية معقدة. تخلق الحواجز الموضوعة بعناية اضطرابات هوائية ضرورية. يمنع تدفق الهواء الداخلي الضعيف تأثير الوسادة هذا. الفيلم ينهار قبل الأوان. وهذا يخلق بقع باردة قبيحة وتجاعيد حادة. غالبًا ما يطلق المشغلون على هذه العيوب اسم "آذان الكلاب".

التحكم في المنطقة والتدفئة المسبقة

تعتمد المعدات الحديثة على مناطق درجات الحرارة المتداخلة. لا يمكنك تفجير حاوية بلاستيكية باستخدام أقصى قدر من الحرارة على الفور. الحرارة الشديدة المفاجئة تسبب تشوهًا هيكليًا. سوف تتشوه الزجاجات البلاستيكية ذات الجدران الرقيقة أو تذوب.

تستخدم الآلات المتقدمة منطقة ما قبل التسخين اللطيفة. قد تحتوي الغرفة الأولى على 80-90 درجة مئوية. يمتص المنتج هذا الدفء المحيط بأمان. ويتبع ذلك التعرض للحرارة العالية لمدة أقل من ثانية على الفور. يتقلص الفيلم على الفور. تظل الحاوية سليمة تمامًا. يعمل هذا التحكم الدقيق في المنطقة على فصل الآلات المتميزة عن البدائل ذات الميزانية المحدودة.

سرعة الناقل مقابل وقت المكوث

يجب عليك معايرة سرعة الناقل لكتلة المنتج. تتطلب سلع المخابز الخفيفة النقل السريع. تؤدي الحرارة الطويلة إلى إتلاف الطعام الحساس بداخله. إنهم بحاجة إلى درجات حرارة عالية لفترات قصيرة جدًا.

تتطلب العناصر الكثيفة نهجا مختلفا تماما. الأجزاء المعدنية الثقيلة أو الألواح الخشبية تمتص الحرارة بسرعة. إنهم يسحبون الحرارة بعيدًا عن الفيلم. تتطلب هذه المنتجات سرعات أبطأ بكثير. يجب أن تسمح باختراق الحرارة الأساسية. يحتاج الفيلم إلى وقت أطول ليتقلص بشكل صحيح. إذا قمت بتشغيل عناصر كثيفة بسرعة كبيرة، فإن الفيلم بالكاد يتفاعل.

3. اختيار الحزام الناقل: تجنب الاختناقات المكلفة

يؤثر اختيار الحزام الناقل على العمليات اليومية بشكل كبير. تتسبب الأحزمة غير المتطابقة في ذوبان الفيلم واختناقات شديدة في الماكينة. يجب عليك تقييم التوافق الكيميائي قبل شراء آلة نفق الانكماش.

التوافق الكيميائي من الفيلم إلى الحزام

تتفاعل المواد البلاستيكية المختلفة بشكل فريد عند تسخينها ضد المعدن. يؤدي تجاهل هذه الخصائص الكيميائية إلى حدوث فشل تشغيلي فوري.

• البولي أوليفين (POF) والـ PVC: تعمل هذه المواد بشكل موثوق على معظم الأسطح. تظل متوافقة بشكل عام مع استخدام الفولاذ المقاوم للصدأ القياسي. تتعامل معها الأحزمة الشبكية المعدنية بشكل مثالي.

• البولي إيثيلين (PE): تمثل هذه المادة تحديات هائلة. PE عرضة للغاية للذوبان. يلتصق بقوة على الأسطح المعدنية العارية. يجب عليك إقران أفلام PE باستخدام أحزمة مطلية بالتفلون. تمنع شبكة الألياف الزجاجية أيضًا هذا الالتصاق الخطير.

هندسة الحزام وحجم المنتج

الشكل المادي لحزامك مهم. بصمة المنتج تملي أسلوب الناقل الخاص بك. خطأ صغير هنا يؤدي إلى توقف الخط اليومي.

• شبكة سلكية: تمثل معيار الصناعة. لقد ثبت أنه متين للغاية. يقاوم التزييف تحت الحرارة الشديدة.

• بكرات ميتة مطلية بالسيليكون: تتفوق هذه البكرات في تحقيق جماليات نظيفة ومتقلصة من الأسفل. ينزلق المنتج بسلاسة. ومع ذلك، فهي تتطلب صيانة متكررة للشحوم ذات درجة الحرارة العالية.

• فجوات الحزام مقابل المنتجات الصغيرة: غالبًا ما يتجاهل مهندسو الأتمتة تحديد حجم الفجوات. تسقط المنتجات الصغيرة بسهولة من خلال فجوات الأسطوانة القياسية. سوف يسقط عنصر بقياس 1 × 1 × 2 بوصة بين البكرات القياسية. وهذا يسبب انحشارًا داخليًا شديدًا. تتطلب مثل هذه التطبيقات الدقيقة تصميمات متخصصة ومتماسكة. تعمل الأحزمة المعيارية الصلبة على حل هذه المشكلة تمامًا.

• شبكة أسلاك النايلون: تهيمن هذه المادة على قطاع أنفاق البخار. النايلون يقاوم الصدأ بشكل طبيعي. إنه يوفر خصائص ممتازة مقاومة للعفن. ينجو من التعرض المستمر للرطوبة بسهولة.

4. حقائق الصيانة والاعتبارات التشغيلية

يتطلب تشغيل غرفة التدفئة الصناعية مراقبة منتظمة. يجب عليك التخطيط لمهام الصيانة المستمرة. تعمل بروتوكولات الكفاءة على تقليل هدر الطاقة اليومي. يتطلب الموثوق به نفق الانكماش الحراري رعاية استباقية لتجنب الأعطال المفاجئة.

استهلاك الطاقة وكفاءتها

تعطي غرف التدفئة الحديثة الأولوية للاحتفاظ بالطاقة. تقوم الموديلات القديمة بتنفيس الهواء الساخن إلى داخل المنشأة بشكل مستمر. وهذا يجبر أنظمة تكييف الهواء على العمل بجدية أكبر. يخلق بيئة غير مريحة للعمال.

تستخدم النماذج المعاصرة حلقات تجديد الطاقة. تعمل إعادة تدوير الهواء ذات الحلقة المغلقة على التقاط الحرارة الهاربة. يجبر النظام الهواء الدافئ على العودة إلى الغرفة الرئيسية. وهذا يقلل من استهلاك الطاقة الإجمالي بشكل كبير. إنها تحافظ على برودة أرضية التغليف المحيطة بشكل ملحوظ. الاستثمار في الألواح العازلة الفائقة يمنع أيضًا نزيف الحرارة المحيطة.

تكاليف الصيانة الخفية

تحمل التقنيات المختلفة أعباء صيانة مختلفة. يجب عليك مواءمة قدرات منشأتك مع نوع الجهاز.

تتطلب أنفاق البخار صيانة صارمة. يجب عليك إجراء عملية إزالة الترسبات الكلسية بشكل منتظم. يؤدي تراكم الماء العسر إلى تدمير حاقنات البخار بسرعة. تتطلب بعض قوانين البلديات المحلية وجود مشغلي غلايات معتمدين ضمن طاقم العمل. وهذا يضيف مسؤوليات عمل كبيرة. أنت أيضًا بحاجة إلى خطط صرف صحي شاملة.

تتطلب أنفاق الحمل الحد الأدنى من البنية التحتية المتخصصة. يقوم فريق الصيانة الخاص بك في المقام الأول بإجراء فحوصات ميكانيكية روتينية. يجب عليهم فحص عناصر التسخين شهريًا. تتطلب محركات المروحة تزييتًا عرضيًا. تحتاج شدادات الحزام إلى تعديلات طفيفة بشكل دوري. إن غياب الماء يجعل صيانة أنظمة الحمل الحراري أسهل بكثير.

5. القائمة المختصرة للمشتري: القائمة المرجعية لشراء المعدات

يتطلب اختيار معدات التغليف بالانكماش الحراري اتباع نهج منظم. استخدم هذا الإطار العملي أثناء مرحلة التقييم. يمكن أن يؤدي فقدان أحد التفاصيل إلى عرقلة مشروع الأتمتة بالكامل.

1. أبعاد الفتحة والغرفة: تأكد من أن فتحة النفق تستوعب أكبر منتج لديك بأمان. توفير الخلوص الكافي لتدفق الهواء المناسب. لا تشتري نفقًا كبيرًا دون داعٍ. تسمح المساحة الفارغة الزائدة للحرارة بالهروب بشكل غير فعال. اختر من بين التصميمات ذات الحجرة المفردة أو المزدوجة بناءً على سرعة الخط المستهدفة.

2. المتطلبات الكهربائية: تحقق من قدرات الطاقة في منشأتك بدقة. تحقق من قدرات الطور والهرتز والأمبيرية المتوفرة لديك. افعل ذلك قبل شراء الموديلات الكهربائية شديدة التحمل. تؤدي ترقية طاقة المنشأة لاحقًا إلى حدوث تأخيرات هائلة.

3. التكامل مع المنبع/المصب: يجب أن تتواصل أجهزتك الجديدة مع الآلات الموجودة. تأكد من مزامنة وحدة التحكم المنطقية القابلة للبرمجة (PLC) بسلاسة. يجب أن تتوافق محركات التردد المتغير (VFD) مع سرعات المنبع. يجب أن يتكامل النفق بشكل لا تشوبه شائبة مع أدوات منع التسرب الموجودة على شكل حرف L أو آلات تعبئة الأكياس ذات الحركة المستمرة.

4. توفر اختبار المواد: لا تقم أبدًا بشراء آلة على نحو أعمى. تقدم الشركات المصنعة للمعدات الأصلية ذات السمعة الطيبة (OEMs) خدمات الاختبار. أرسل لهم منتجك وفيلمك المحدد. سوف يقومون بتشغيله عبر نفق اختبار. وهذا يضمن الحصول على النتائج الجمالية النهائية قبل التوقيع على أمر الشراء.

خاتمة

تمثل الترقية إلى نظام توزيع الحرارة الصناعي إنجازًا رئيسيًا للأتمتة. يجب عليك محاذاة وسيلة التسخين التي اخترتها مباشرةً مع نوع الفيلم المحدد. قم بتقييم أثر منتجك بعناية قبل اختيار نمط الحزام الناقل. قم بإعداد فريق الصيانة الخاص بك للواقع اليومي لتشغيل المعدات ذات درجة الحرارة العالية.

قبل إصدار أي طلب عرض أسعار (RFQ)، قم بتخطيط اختناقات الخط الحالي لديك. قم بتوثيق المواصفات الكهربائية لمنشأتك بدقة. اطلب دائمًا إجراء اختبار فيديو مباشر لتقليص الفيلم من الشركات المصنعة المحتملة. تضمن هذه الخطوات العملية نشر خط تعبئة موثوق وعالي الكفاءة.

التعليمات

س: ما هو أفضل فيلم لنفق الانكماش الحراري؟

ج: يظل البولي أوليفين (POF) هو الخيار الأكثر تنوعًا لنقل الهواء الساخن. إنه يوفر قوة شد عالية وبصريات واضحة بشكل استثنائي. يعد PVC أيضًا شائعًا للغاية ولكنه يتطلب تهوية كافية للمنشأة. إذا اخترت فيلم PE، فيجب عليك تركيب سيور نقل متخصصة غير لاصقة لمنع الذوبان.

س: لماذا يتجعد غلافي المنكمش أو يشكل "آذان الكلب"؟

ج: تشير التجاعيد والبقع الباردة عادة إلى ضعف تدفق الهواء الداخلي. الفيلم فشل في "البالون" بالشكل الكافي. يؤدي ضبط درجة حرارة النفق على مستوى منخفض جدًا إلى حدوث ذلك أيضًا. بالإضافة إلى ذلك، يؤدي تشغيل سرعة الناقل بسرعة كبيرة إلى منع وقت المكوث الكافي. لا يمكن للفيلم ببساطة أن يمتص ما يكفي من الحرارة ليتقلص بشكل متساوٍ.

س: هل يمكنني تشغيل نفق الانكماش البخاري بدون غلاية مركزية؟

ج: نعم. تقدم العديد من الشركات المصنعة الآن أنفاقًا بخارية "مكتفية بذاتها". تتميز هذه الوحدات المتخصصة بمولدات بخار مدمجة مدمجة مباشرة في الإطار. إنها تخدم بشكل مثالي المنشآت التي تفتقر إلى السباكة البخارية المركزية الموجودة. يمكنك الحصول على دقة تقليص البخار دون إجراء إصلاحات ضخمة في البنية التحتية.
